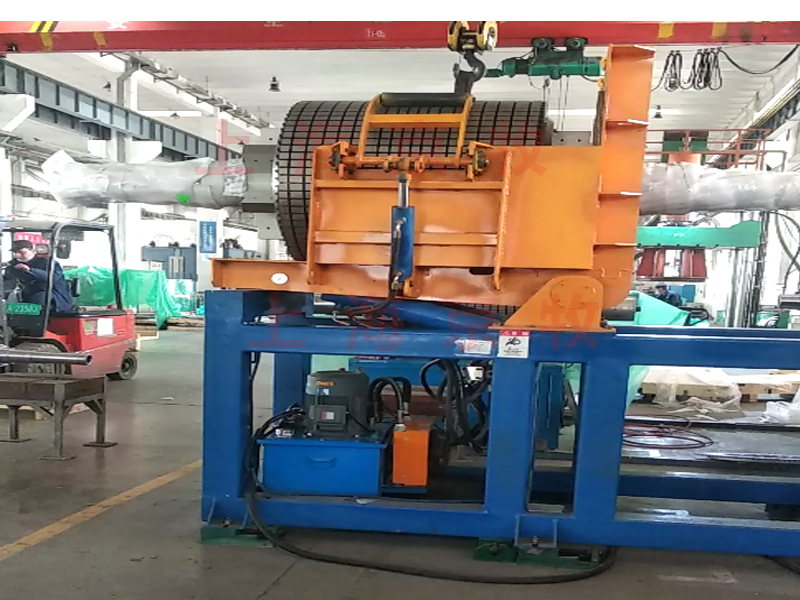

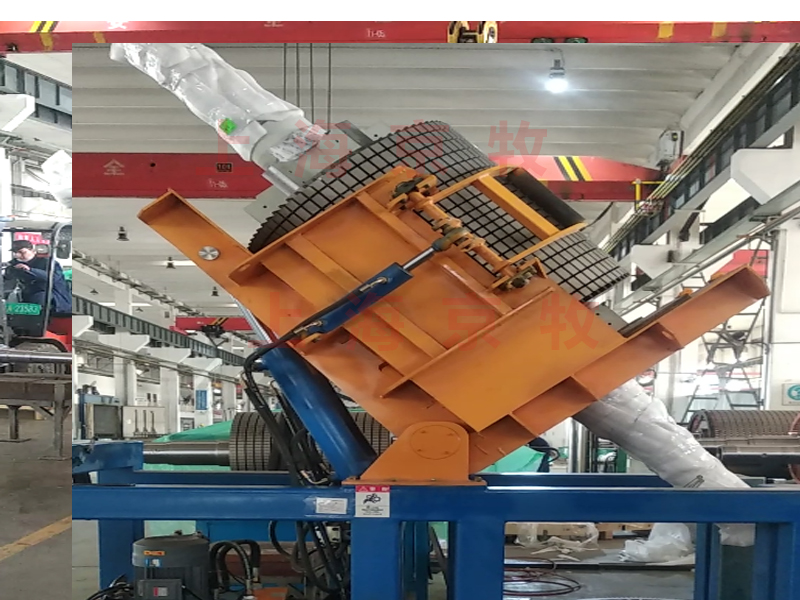

   电机转子定子翻转台是电机生产装配环节中的专用辅助设备，核心功能是实现电机转子、定子等大型工件的多角度翻转与姿态调整，以满足装配、检测、维修等工序需求。

一、核心用途 其用途围绕电机生产全流程中的工件姿态调整展开，主要包括以下 3 类场景：

 1. 装配辅助：在转子穿定子、端盖安装等工序中，将工件翻转至便于工人操作的角度（如水平、倾斜 45° 等），降低劳动强度。

 2. 检测与维修：在电机性能测试、故障检修时，可翻转工件以暴露不同检测面，方便观察内部结构或进行零部件拆装。

3. 搬运衔接：衔接生产线不同工位，通过翻转调整工件姿态，匹配后续输送设备或工装的对接要求。

    二、基本结构组成 翻转台的结构设计以 “稳定翻转” 和 “安全操作” 为核心，通常包含 4 个关键部分：

 ? 机械框架：由钢材焊接而成，提供设备整体支撑，保证翻转时的稳定性，部分会配备可调节支脚以适应不同地面。

 ? 翻转机构：核心执行部件，多为双轴或单轴翻转结构，通过轴承与框架连接，直接承载并驱动工件翻转。 ? 驱动系统：提供翻转动力，分为电动（电机 + 减速器）和液压驱动两种；电动驱动适合轻中型工件且翻转角度精准，液压驱动适合重载（如大型电机定子）。

 ? 控制系统与安全装置： ? 控制系统：多采用 PLC 控制，搭配触摸屏实现翻转角度设定、启停操作，部分支持与生产线联动。 ? 安全装置：必备急停按钮、限位开关（防止超角度翻转），部分会加装工件夹紧装置（防止翻转时滑落）和防护栏。

    三、典型工作流程 以电机定子装配场景为例，其标准操作流程如下：

 1. 工件上料：通过行车或叉车将定子吊放至翻转台的承载架上，启动夹紧装置固定工件。

 2. 参数设定：在触摸屏上选择目标翻转角度（如从竖直状态翻转至水平状态）。

3. 启动翻转：按下启动按钮，驱动系统带动翻转机构运转，工件按设定角度平稳翻转。

4. 到位作业：翻转到位后，设备自动停止并锁定姿态，工人进行后续装配工序；工序完成后，重复步骤 2-3 将工件翻转回初始姿态，再进行下料。

 四、主要性能特点

1. 负载适配性强：根据电机规格，翻转台负载可从几百公斤到几十吨不等，能匹配小型家用电机到大型工业电机的工件需求。

 2. 翻转精度高：角度控制精度通?？纱?±1°，满足精密装配对工件姿态的严格要求。

 3. 安全性高：多重安全?；ぷ爸每杀苊夤ぜ洹⒊谭确缦眨Ｕ喜僮魅嗽庇肷璞赴踩?。
