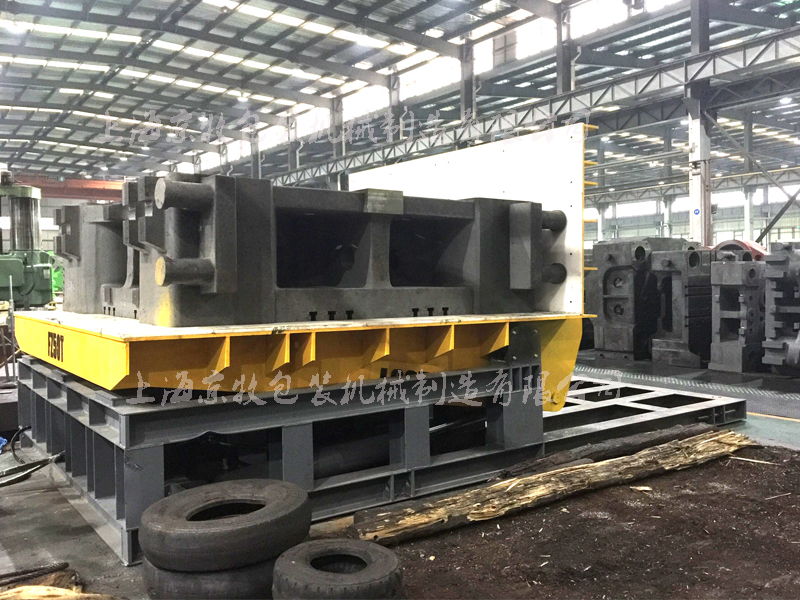

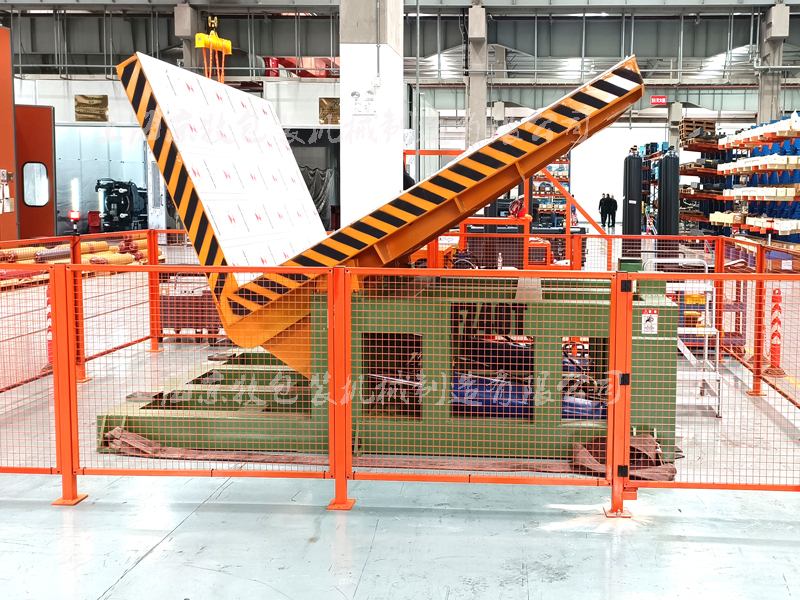

大型液压翻转机

一、产品用途：

本机能适应不同规格的货物的翻转要求，实现将卧式转换成立式或将立式转换成卧式的作业目标。广泛应用于冶金、模具、造纸、冷藏等行业。

2、翻转机工作台面应具有坚固、耐磨、防滑等功效。

二．翻转机结构：

1、主要技术参数：

额定负载(吨)： 100吨（客户产品约100吨）

最大翻转角度： 90°

泵站功率(kW)： 22KW

自重：约100吨，以实际重量为准。

工作台尺寸(mm)：平面：2500×2500mm,V面：2500*3500mm(12mmPP板面），台面和侧面加强筋采用20mm优质中厚板。

工作环境温度： 0~30℃

工作环境湿度： 10~80%

2、整机结构：

翻转机的整机结构由工作台、液压油缸、液压泵站、支承座和底座等构成。

3、液压系统：

额定工作压力： 12MPa

最高工作压力： 21MPa

驱动功率：  22kW

液压油牌号：  N46抗磨液压油

4、电气系统

泵站电机：   22Kw

动力电源：   三相四线 380V 50Hz

控制电源：   AC220V

工作环境温度： 0~30℃

工作环境湿度： 10~80%

电气系统由漏电?；た?、交流接触器、过热?；ぜ痰缙?、开程开关、中间继电器、主电箱等组成。系统采用双行程开关?；ぃ；すぷ魈ú换峁?。

系统动作时采用两种方式：方式一：点动方式，按下正向或反向点动旋转按钮时，工作台正向或反向旋转，松开时，工作台停止；方式二：连续方式，按下正向或反向连续旋转按钮时，工作台连续正向或反向旋转直到压下行程开关为止，按下停止按钮可中止连续旋转，并使工作台停在当前位置。点动或连续翻转方式由旋钮开关选择。系统应设有漏电?；ぁ⒌缁?/span>(掉相)?；?、控制电路过流?；さ?。

5、安全系统

翻转机采用双向液压锁、多重锁定翻转台，翻转台能在包括停电、电气故障、液压元件故障等非常情况下在任何位置制动,充分保障模具及操作人员安全！采用双重行程开关限位，无论手动、自动到位即自动?；环ㄓ苫迪尬?，不允许出现转台过转。
