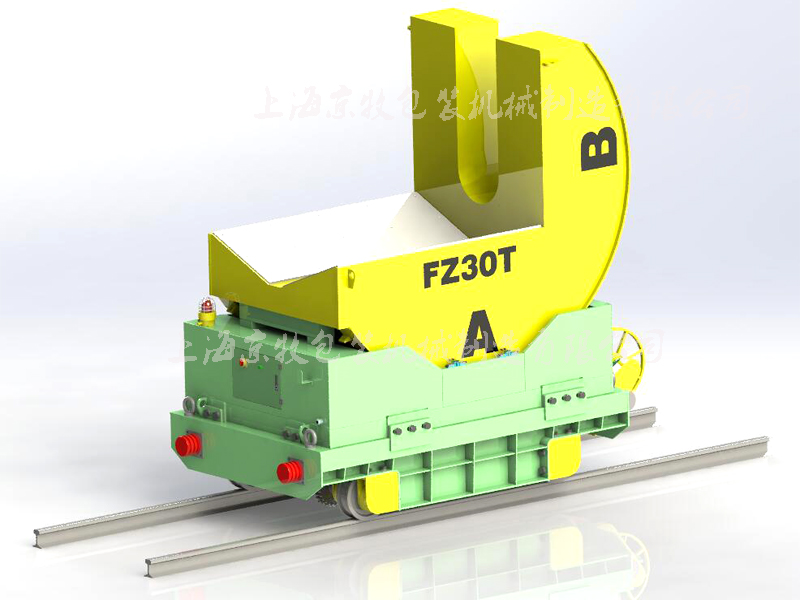

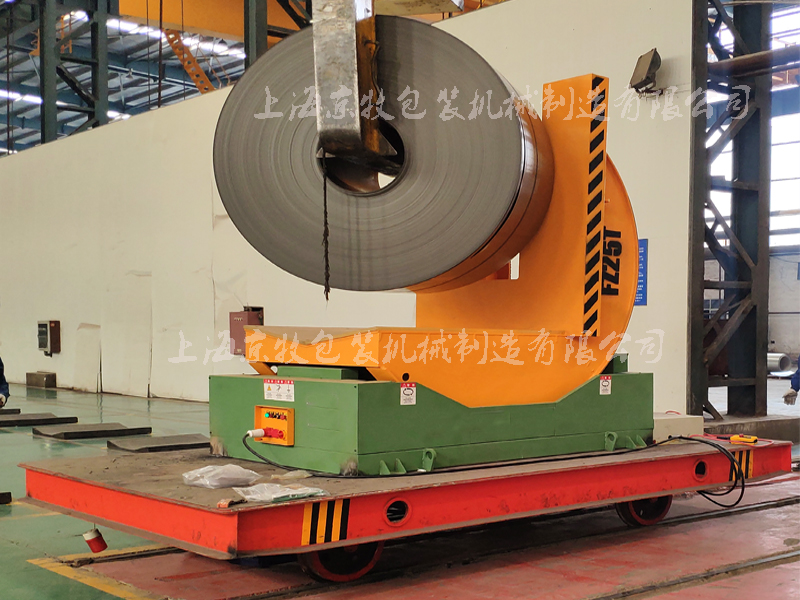

移动式轨道翻转机

2、翻转机特性：

2.1 整机结构：

翻转机的整机结构由工作台、液压油缸、液压泵站、支承座、移动导轨和底座等构成。

3、对翻转机的要求

3.1对工件进行90翻转。

3.2翻转机采用独立控制柜实现翻转、移动等动作，翻转过程中，可任意?；淮蚧?。翻转机带有制动器，可防止翻转过程中停电时打滑现象。

3.3在翻转的过程中要求平稳，不能碰伤工件各表面。要求在翻转机的翻转工作面，铺设硬质尼龙板，防止碰伤工件表面。与工件接触的部位，加装尼龙板，以避免对电机外壳的损伤。

3.4翻转台面一面为平面，另一面加装两个可沿工件轴向移动的V形结构直线导轨。因工件的外形结构、大小不一致，差异大，为满足各种结构的工件翻转需要，支撑工件圆柱体部分的面应设计可拆卸可轴向移动V型结构。V型机构做成可拆卸式。

V形结构操作方法：V形结构可根据工件尺寸大小及结构特点进行手动调节距离，保证移动调节操作灵活，不卡死。V形结构移动到任意位置，都可固定锁紧，采用插销弹簧式手柄定位，操作快捷、简单、安全、可靠。

3.5要求翻转机的最大翻转能力10吨。

3.6工件在翻转过程中平稳安全，翻转机要设计防工件脱落机构。

3.7控制系统采用液压控制，保证员工操作安全。

3.8电器部分采用漏电?；ざ下菲?，过载断路开关，及过电流保护接触器，有效防止漏电及过载产生的安全隐患。采用多重限位开关及液压保压阀?；ぷ爸茫范ú僮靼踩?。

4、翻转机设备的喷涂；

  ⑴、整机刷两次漆（烤漆）。

   ⑵、整机先防锈底漆，再刷面漆（烤漆）。

  （3）设备颜色：主体PLA5002，警示中黄

5、液压系统

额定工作压力： 12MPa

最高工作压力： 16MPa

驱动功率：  7.5kW

液压油牌号：  N46抗磨液压油

6、翻转机钢材结构：

机身采用Q235优质全钢焊接结构，有足够的强度及刚性。翻转台面及机身均采用10-20mm厚优质中板。  托辊轮及轴均采用45#圆钢经车床精加工而成，并经过高温淬火处理。具有较高的强度。

7、技术参数：

8.配置清单：
