板材码垛、翻面机、输送、储料系统

宝钛集团有限公司

板材砂光机配套辅机

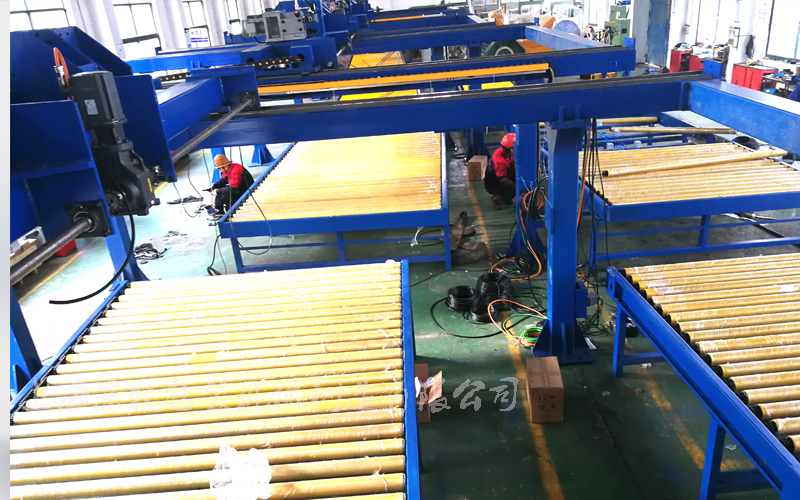

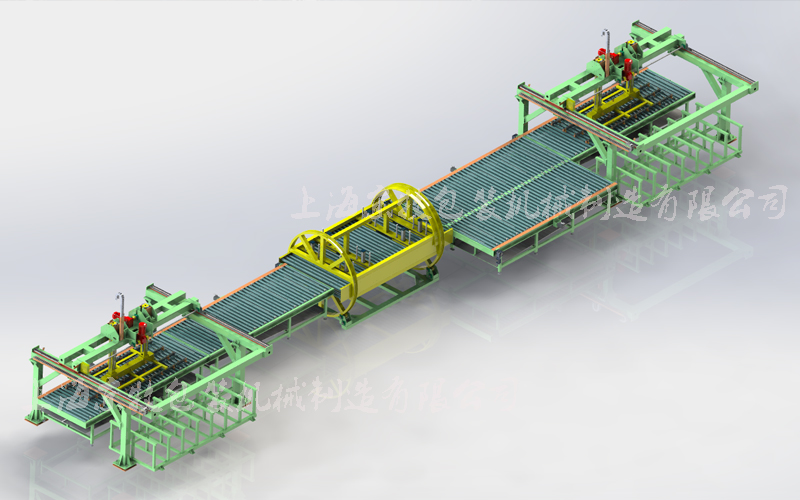

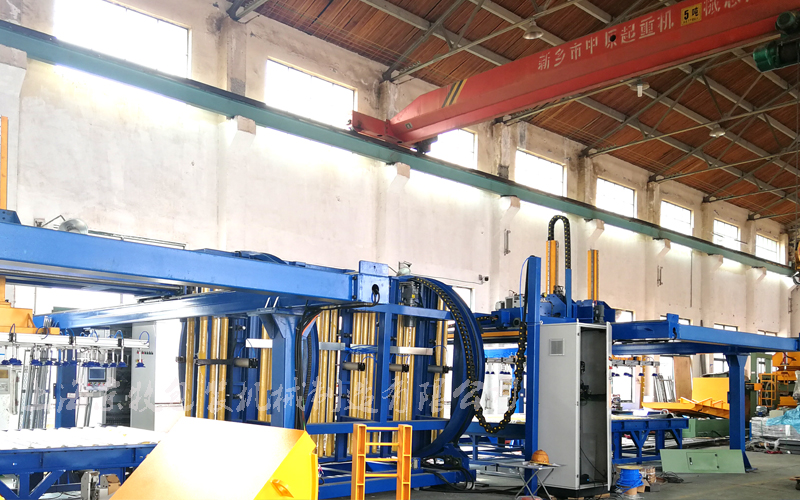

辊道输送机+鼠笼翻转机+拨叉式翻转+吸盘式码垛系统

RCS-L-U160主机配套输送辊道主要包括：机架、传动系统、对中机构、检测系统、电控系统组成。

-- 机架由碳钢型材（Q235-A）焊接制做，机架颜色（RAL5005）参照主机颜色。主要用于胶辊及其他机构的安装。结构巧妙合理，辊面高度930mm（± 20 mm）可调高度，底部设有集水槽方便收集板材带出的磨削液。

-- 传动系统由链轮链条及电机减速机组成。板材输送速度与主机同步（速度：2~30m/min，可逆，变频调速），电机为西门子变频电机。

-- 板材对中机构由档尺、气缸、丝杠及手轮等组成。档尺轴向间距280mm，可实现板材自动对中控制，同时具有手动对中调整功能。

-- 有检测传感器组成的限停装置。

--电控系统采用西门子PLC控制系统，所有工作参数可通过PLC控制调整，输送辊道控制满足IMEAS意马斯主机控制屏集成要求。

其中，W1600辊道输送机（前），含配有180°拨叉式翻板机构，其与位于两侧的上下料跺台的内侧跺台的高度相匹配，跺台可以为升降台。

●机械手的运行特征：

1） 机械手向下移动：是在生产平台上向下抓取板材。

2） 机械手向上移动：是抓取完成后自动将单个板材向上提起。

3） 机械手向右移动：是机械手向右搬运。

4） 机械手向下移动：是将板材排放到下料台上。

5） 机械手向上移动：板材放下后机械手回到上位。

6） 机械手向左移动：机械手回到上料位置,等待下一次运行。

●机械手的特点：

1）适应多种规格板材的自动搬运。

2）承载能力强。

3）搬运平稳刚度好。

4）搬运板材弹性变形小,更不会产生塑性变形,很好的保持了板材的原有形状。

5）配有触摸屏，有文字提示功能和报警输出功能，人机界面性能好。

6）对产品表面无任何伤害，提高了产品的质量。

7）能代替多人的繁重而单调的劳动,实现无人化自动上下料生产。
